Полоски в 1С (простой пример вывода диаграммы Ганта)

Диаграмма Ганта — эффективный способ управления проектами, разработанный экономистом Генри Гантом в 1910 году. Она позволяет отображать несколько временных интервалов в едином потоке, выявляя пересечения, окна простоя. Что, в свою очередь, позволяет гибко управлять сроками проекта.

Платформа 1С:Предприятие имеет штатные средства отображения диаграммы Ганта. Рассмотрим самый простой пример добавления такой диаграммы. Предположим, у нас есть некий проект, разбитый по задачам, и несколько исполнителей, которые могут выполнять задачи. Данные по задачам располагаются в регистре сведений с указанием Даты начала (Дата), Даты окончания (Дата), Задачи (справочник Задачи) и её Исполнителя (справочник Контрагенты). Мы хотим видеть периоды исполнения по задачам в виде диаграммы Ганта.

Для начала расположим необходимые реквизиты и элементы на форме. Нам понадобятся:

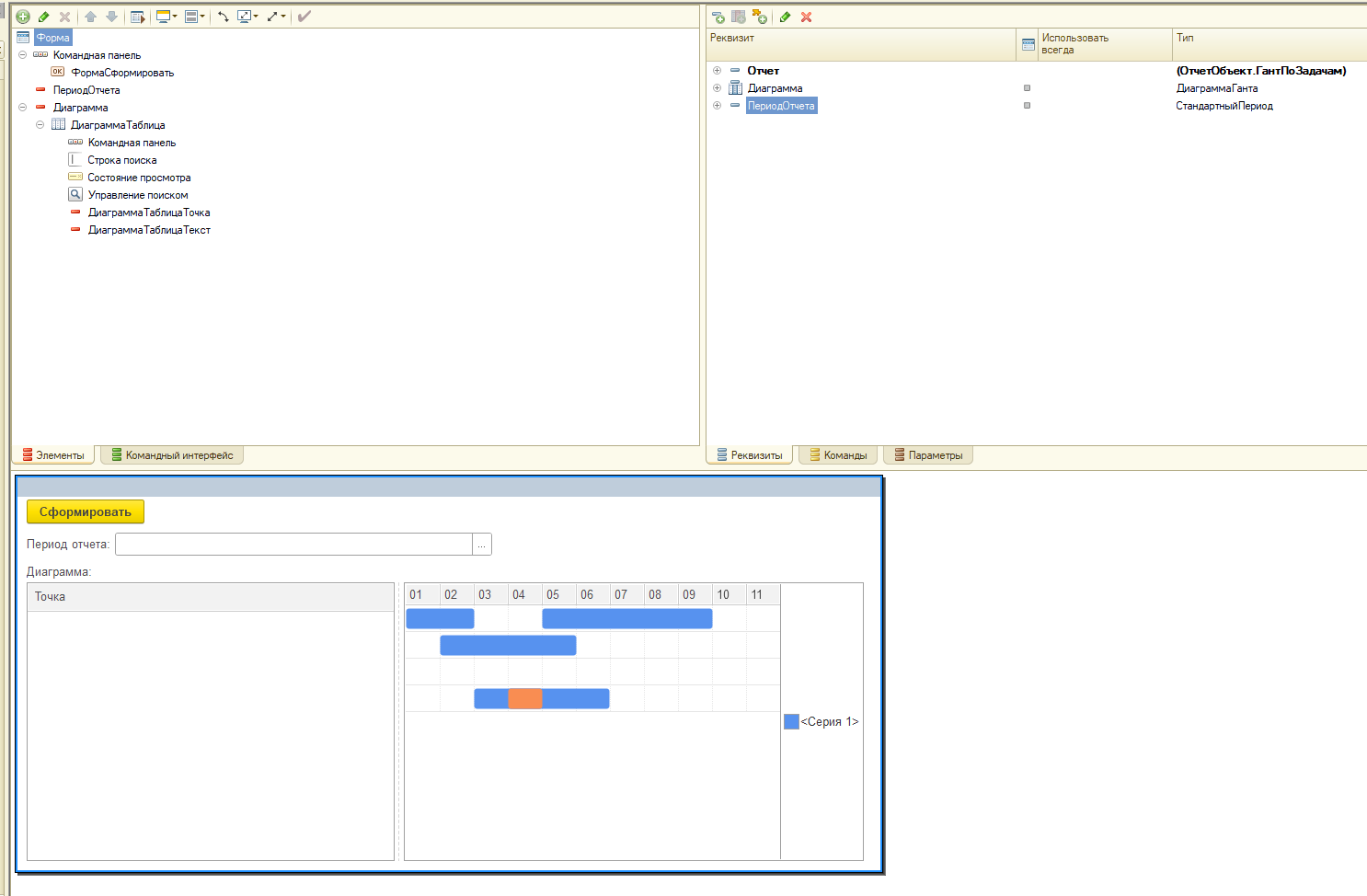

• Собственно, сама Диаграмма Ганта. Добавляем реквизит и соответствующий элемент на форму;
• Способ ограничить её период — например, реквизит с типом Стандартный период. Назовём его ПериодОтчета и разместим на форме;
• Команда Сформировать для формирования диаграммы;

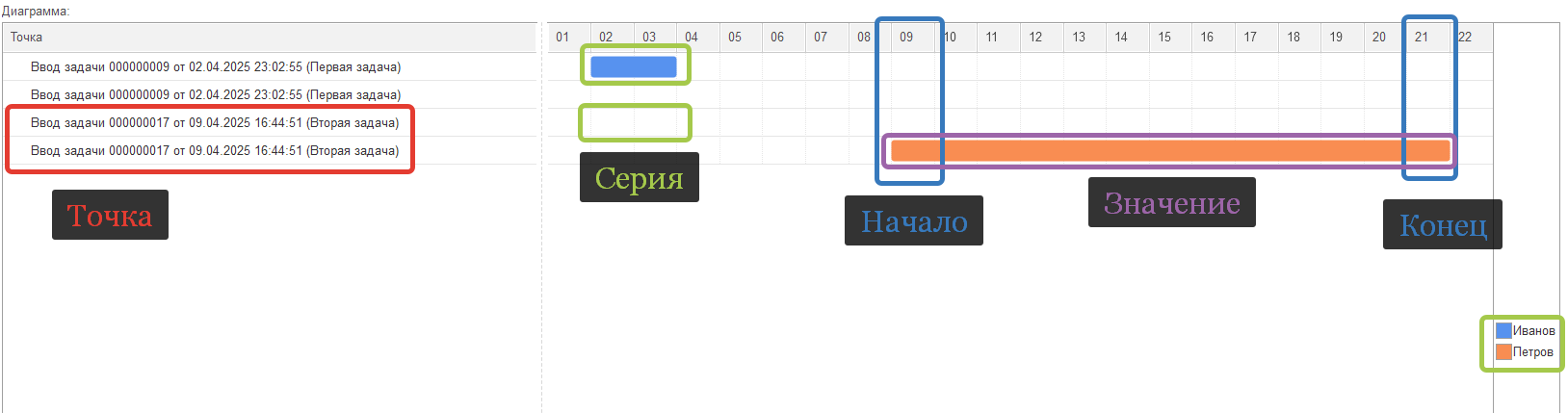

Остановимся немного, чтобы разобраться с терминологией. В диаграмму Ганта входят следующие части:

• Точка — расположенные на вертикальной оси группировки данных;
• Серия — дополнительная аналитика каждой из точек. Так же располагаются на вертикальной оси, имеют подписанную легенду;
• Значение — состоит из точки и серии. Представлено отдельной полосой на диаграмме;
• Интервал — принадлежит значению и определяет начало и конец полоски Значения. Располагается на горизонтальной оси;

Считаем данные из регистра сведений, сделав бесконтекстный серверный вызов. Для простоты будем включать в запрос только те задачи, которые полностью входят в интервал. Чтобы данные можно было отправить с сервера на клиент, разместим их в массив структур.

Теперь выведем полученные значения в диаграмму на форме, заполним в ней Точку, Серию, Значение и Интервал последовательно для каждой строки данных.

Здесь стоит обратить внимание, что конец интервала отображается как начало переданной даты. Поэтому, чтобы зарезервировать последний день, нужно добавить 24 часа.

На этом всё. У нас есть минимальный пример для вывода диаграммы Ганта на форму в среде 1С:Предприятие.

Полный код для вывода диаграммы:

&НаСервереБезКонтекста
Функция ПолучитьДанныеДиаграммы(НачалоПолногоИнтервалаВход, КонецПолногоИнтервалаВход)
	РезультатФункции = Новый Массив;
	Запрос = Новый Запрос;
	Запрос.Текст =
		"ВЫБРАТЬ
		|	ПериодыВыполненияЗадач.Задача КАК Задача,
		|	ПериодыВыполненияЗадач.ДатаНачала КАК ДатаНачала,
		|	ПериодыВыполненияЗадач.ДатаОкончания КАК ДатаОкончания,
		|	ПериодыВыполненияЗадач.Исполнитель КАК Исполнитель,
		|	ПериодыВыполненияЗадач.Задача.КраткоеОписание КАК КраткоеОписание
		|ИЗ
		|	РегистрСведений.ПериодыВыполненияЗадач КАК ПериодыВыполненияЗадач
		|ГДЕ
		|	ПериодыВыполненияЗадач.ДатаНачала >= НАЧАЛОПЕРИОДА(&ДатаНачала, ДЕНЬ)
		|	И ПериодыВыполненияЗадач.ДатаОкончания <= КОНЕЦПЕРИОДА(&ДатаОкончания, ДЕНЬ)
		|
		|УПОРЯДОЧИТЬ ПО
		|	ДатаНачала";
	Запрос.УстановитьПараметр("ДатаНачала",		 НачалоПолногоИнтервалаВход);
	Запрос.УстановитьПараметр("ДатаОкончания",	 КонецПолногоИнтервалаВход);
	РезультатЗапроса = Запрос.Выполнить();
	ВыборкаДетальныеЗаписи = РезультатЗапроса.Выбрать();
	Пока ВыборкаДетальныеЗаписи.Следующий() Цикл
		СтруктураРезультат = Новый Структура;
		СтруктураРезультат.Вставить("Задача",			 ВыборкаДетальныеЗаписи.Задача);
		СтруктураРезультат.Вставить("ДатаНачала",		 ВыборкаДетальныеЗаписи.ДатаНачала);
		СтруктураРезультат.Вставить("ДатаОкончания",	 ВыборкаДетальныеЗаписи.ДатаОкончания);
		СтруктураРезультат.Вставить("Исполнитель",		 ВыборкаДетальныеЗаписи.Исполнитель);
		СтруктураРезультат.Вставить("КраткоеОписание",	 ВыборкаДетальныеЗаписи.КраткоеОписание);
		РезультатФункции.Добавить(СтруктураРезультат);
	КонецЦикла;
	Возврат РезультатФункции;
КонецФункции		// ПолучитьДанныеДиаграммы()

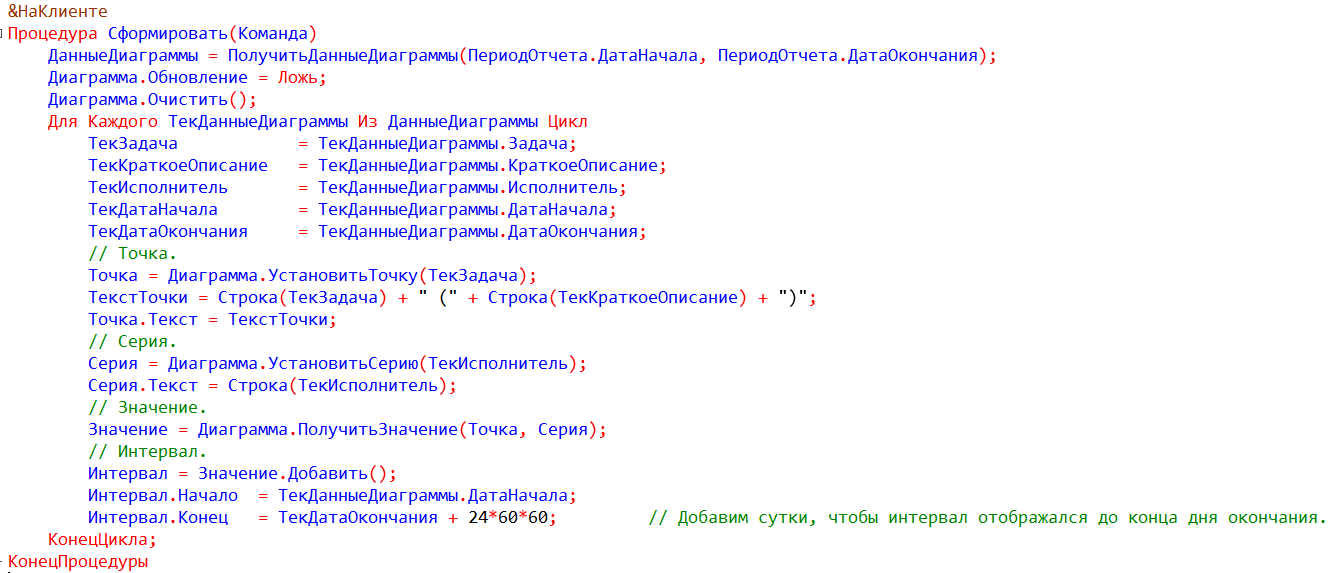

&НаКлиенте
Процедура Сформировать(Команда)
	ДанныеДиаграммы = ПолучитьДанныеДиаграммы(ПериодОтчета.ДатаНачала, ПериодОтчета.ДатаОкончания);
	Диаграмма.Обновление = Ложь;
	Диаграмма.Очистить();
	Для Каждого ТекДанныеДиаграммы Из ДанныеДиаграммы Цикл
		ТекЗадача			 = ТекДанныеДиаграммы.Задача;
		ТекКраткоеОписание	 = ТекДанныеДиаграммы.КраткоеОписание;
		ТекИсполнитель		 = ТекДанныеДиаграммы.Исполнитель;
		ТекДатаНачала		 = ТекДанныеДиаграммы.ДатаНачала;
		ТекДатаОкончания 	 = ТекДанныеДиаграммы.ДатаОкончания;
		// Точка.
		Точка = Диаграмма.УстановитьТочку(ТекЗадача);
		ТекстТочки = Строка(ТекЗаДача) + " (" + Строка(ТекКраткоеОписание) + ")";
		Точка.Текст = ТекстТочки;
		// Серия.
		Серия = Диаграмма.УстановитьСерию(ТекИсполнитель);
		Серия.Текст = Строка(ТекИсполнитель);
		// Значение.
		Значение = Диаграмма.ПолучитьЗначение(Точка, Серия);
		// Интервал.
		Интервал = Значение.Добавить();
		Интервал.Начало	 = ТекДанныеДиаграммы.ДатаНачала;
		Интервал.Конец	 = ТекДатаОкончания + 24*60*60;			// Добавим сутки, чтобы интервал отображался до конца дня окончания.
	КонецЦикла;
КонецПроцедуры
